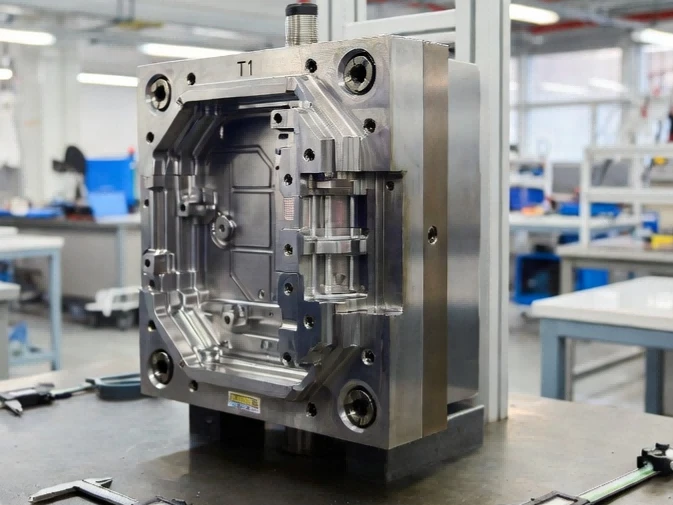

Teie T1 proovid läbisid mõõtmete kontrolli. Tehnika allkirjastatud. Kolm nädalat pärast tootmist tõuseb tagasilükkamise määr 8%ni ja keegi ei saa aru, miks.
Ainuüksi sel aastal oleme saanud neli hallituse ülekandmist täpselt selle probleemiga.
Algpõhjus oli kõigil juhtudel identne: T1 kinnitus toimus enne, kui hallitus saavutas termilise tasakaalu. Lasku raskust ei jälgitud 30-minutilise stabiliseerimisakna kaudu. Näidised, mille Engineering heaks kiitis, ei kajasta seda, mida vorm stabiilses olekus tegelikult toodab.
Parandus pole keeruline, kuid see nõuab konkreetset andmepunkti, mida enamik prooviaruandeid ei sisalda. Ja enamik hankemeeskondi ei tea seda küsida.
Andmepunkt, mis eraldab stabiilsed hallitusseened korduvatest probleemidest
Mõõtmete aruanne joonise tolerantsi kohta ütleb teile, kuhu detail maandus. See ei ütle teile, kas see homme uuesti sinna maandub.
Puuduv muutuja on löögi kaalu stabiilsus termilise tsükliga võrreldes. Tasakaalustamata vorm toodab esimese 20 võttega õigesti mõõtvaid osi, seejärel triivib terase temperatuuri tõustes. John Bozzelli dokumenteeris seda nähtust põhjalikult, kuid siin on see, mida ta ei rõhutanud: raskusaste sõltub täielikult hallituse konfiguratsioonist. Ühe-õõnsusega tööriistad tavalise jahutusega näitavad harva märkimisväärset triivi. Rikkerežiim koondub sissekuumajooksuga mitme{0}}õõnsusega vormid, eriti üle 8 järjestikuse ventiiliga õõnsuse. Jooksime a16-õõnsusega meditsiiniline pistikprojekt eelmisel aastal, kus eelmise tarnija T1 proovid läbisid kõik mõõtmete kontrollid. Tootmise Cpk langes esimese nädalaga alla 1,0. Kui me andmeid kogusime, ületas löögi kaalu dispersioon termilise tsükli jooksul 1,2%. Õõnsuste 9-16 jahutuskontuur oli alamõõduline.
ABIS-is sisaldab iga T1 aruanne haavli kaalu andmeid minimaalselt 30 minuti jooksul pärast seda, kui vorm on saavutanud sihttemperatuuri. Dispersioon, mis ületab ±0,3%, käivitab jahutusbilansi uurimise enne proovide vabastamist. See üksainus kontrollpunkt kõrvaldab enamiku kaebusi, mis on seotud "proovitöös, kuid tootmisel ebaõnnestumisega".
Kuhu kulude kokkuhoid tegelikult kaob
Hiina tarnijate põhitööriistade hinnapakkumised näitavad tavaliselt 50–60% kokkuhoidu võrreldes USA või Euroopa allikatega. Hankemeeskonnad koostavad eelarve selle arvu ümber ja avastavad, et pärast projekti lõppemist vahe väheneb.
Erosioon pärineb kolmest allikast. Kvalifikatsiooni viivitused väärivad erilist tähelepanu, kuna need on kõige alaeelarvelisemad. Kui teie klient nõuab PPAP-i või samaväärset dokumentatsiooni, võib tarnija, kes pole autotööstuse{2}}taseme paberimajandusega kursis, pikendada kinnitamistsüklisse nädalaid. Oleme näinudautotööstuse projektidlibisevad terved kvartalid, sest hallituse tarnija käsitles PPAP-i kui järelmõtet.
A olmeelektroonika korpusQ{0}} tsiteeritud läbisime kaks planeerimata T2 vooru pärast seda, kui algse tarnija jahutusskeem ei suutnud peamiste funktsioonide suhtes tolerantsust hoida. Tööriistade lõplik maksumus oli 22% suurem kui algne hind.
Revisjonitsüklid lisavad projekti maksumusele 15–25%, kui vorm vajab kahte planeerimata terasest modifikatsiooni, millele lisandub ajakavale 4–6 nädalat. Suhtluskulud kogunevad vaikselt projektijuhi tundidesse, kui siseriiklikult ühe e-kirjaga seotud insenertehnilised muudatused nõuavad kolme ajavööndite kaupa selgitusi.
2024. aastal läbiviidud 23 projekti hankimise analüüs näitas, et tegelik kokkuhoid oli keskmiselt 38%, madalaim 19% projekti puhul, kus jahutuse tasakaalustamatuse tõttu oli vaja kahte T2-ringi. Tööstusharu aruannetes (moldminds.com) viidatud 41% näitaja ühtib meie andmetega, kuid erinevus on eelarve koostamisel keskmisest olulisem.
Konformne jahutus: ROI lävi, mida keegi teie eest ei arvuta
Metallist 3D{1}}prinditud jahutuskanalid võivad puurliinidega võrreldes lühendada tsükliaega 30–40%. Üks valgustustööstuse projekt vähendas jahutusaega 75%, 20 sekundilt 5 sekundile, tasuvusaeg kaheksa kuu jooksul.
Konformse jahutuse ROI tuleks arvutada pakkumise etapis, kuid enamik tarnijaid ei anna seda numbrit. Otsused põhinevad-rusikareegli-eeldustel ja eeldused on sageli valed.
Investeering on mõttekas ainult teatud mahukünnisest kõrgemal ja see lävi nihkub osa geomeetria alusel. Alla 100 000 aastaosa ei tasu tööriistade 15{9}}25% lisatasu peaaegu kunagi vormi eluea jooksul tagasi. 100 000 ja 500 000 vahel sõltub ROI sellest, kas teie praegune tsükkel on jahutus{10}}piiratud või täitmine{12}}piiratud. 0,8 mm nimipaksusega õhukeseseinaline pistik käitub täiesti erinevalt 3 mm korpusest.A32-õõnsusega PET-toorikeelmisel aastal hinnatud projektil oli 28{3}}sekundiline tsükkel tavapärase jahutusega. Soojussimulatsioon näitas, et konformsed kanalid vähendavad seda 19 sekundini,{15}}kuid 180 000 aastase mahu juures tasus 34 000-dollarine tööriistapreemia tagasi alles neljandal aastal. Soovitasime selle vastu. Üle 500 000 osa jahutusaeg ületab 40% kogu tsüklist, on konformne jahutamine peaaegu alati õigustatud. See 40% künnis tuleneb meie sisemiselt läbiviidud termilise analüüsi projektidest – see on koht, kus me näeme pidevalt 18 kuu jooksul tasuvust.
Teeme Moldflow termoanalüüsi iga hinnapakkumise kohta, kus võib kehtida konformne jahutus. Väljund on konformsete kanalitega ja ilma nendeta konkreetne tsükliaja projektsioon, nii et saate enne tööriistaeelarve määramist ise arvutusi teha.
Mida tootmiseks{0}}valmidusvormi teisaldamine tegelikult nõuab
Kui vorm tarnitakse meie tehasest teie tootmispõrandale või{0}}kolmanda osapoole vormimismasinasse, on kõige levinum allavoolu probleem protsessiparameetrite dokumenteerimine. Oleme näinud, kuidas lepingulised vormijad kulutavad kaks nädalat tulemuste kordamisele, sest algne tarnija dokumenteeris masina kiiruse sättepunktid, mitte tegelik täitmisaeg sekundites. Erinevad masinamargid tõlgendavad kiiruse sätteid erinevalt. Täitmisaeg on universaalne.
Meie üleandmise pakett sisaldab protsessiparameetreid, mis on vormindatud masina otseseks sisestamiseks koos täiteajaga, vormi tegeliku temperatuuriga väljaviskamisel ja padja asendiga. Laske kaalu stabiilsuse andmed koos dispersiooniprotsendiga. Mõõtmete aruanne 3D-andmete põhjal koos GD&T tähelepanulaienditega. Väravatihendi uuring, mis kinnitab ooteaja seadistust.
Kui teie praegune tarnija neid esemeid ei paku, nõustute riskiga, mis hiljem ilmneb seletamatu praagi või tsikli triivina.
Järgmine samm
Saatke oma 3D-fail ja aastane mahuprognoos. Saate DFM-i ülevaate, mis tuvastab vormitavuse riskid, esialgse tsükliaja hinnangu ja vajaduse korral konformse jahutusprognoosi koos konkreetse ROI matemaatikaga. Tööaeg on 48 tundi.
