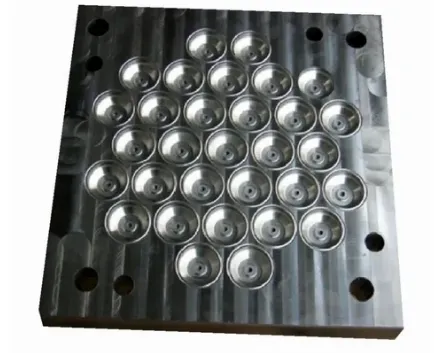

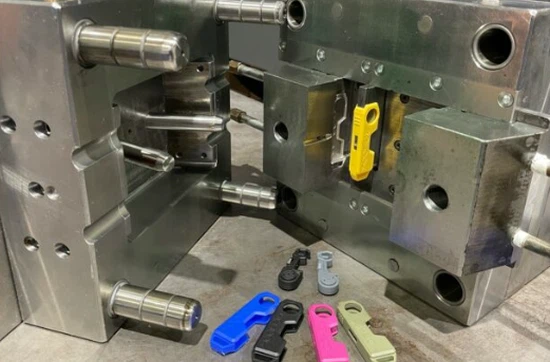

Mis on terastööriist?
Terasest tööriist on just see, mida me nimetame tööriistaterasest lõigatud tootmisvormiks. Kumm istub õõnsuses, rakendad soojust ja survet, osa kõveneb. See on kõik.

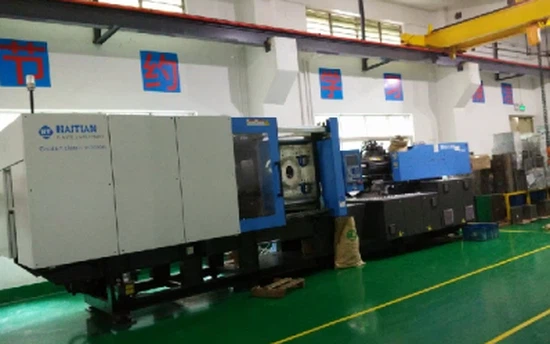

Olen juba kuus aastat vorme hankinud Shenzhenis asuvast ABIS-ist. Nad töötavad selles poes presse 80T kuni 1600T. Minu kontoesindaja seal on Mike, kes on temaga tegelenud alates 2019. aastast. Enamik minu kummitööriistadest käib läbi nende Longgangi rajatise.
Miks alumiiniumi asemel teras
Alumiinium lõigatakse kiiremini. Kõik teavad seda. Kuid alumiinium ei pea vastu, kui jooksete LSR-i 180 kraadi pöörde järel. Õõnsus hakkab välja uhtuma umbes 20 000 tsükliga. Sain selle selgeks 2021. aastal EPDM-tihendite kasutamisel. Alumiiniumtööriista eraldusjoon tulistati 18 000 haavliga. Tõmbas tööriista, tõstis selle riiulisse, tellis terase. Oleks pidanud seda tegema esimesest päevast peale.
Teras maksab ettepoole rohkem. ABIS-i lihtne nelja-õõnsusega tihendustööriist P20-s maksab 4500–6000 dollarit. Sama geomeetria 7075 alumiiniumis oleks 2800 dollarit, võib-olla 3200 dollarit. Kuid alumiinium ei ületa enamiku ühendite puhul 30 000 kaadrit. Arvutage oma aastamahu järgi.
Teraseklassid ABIS on tegelikult varud
P20 on nende leib ja või kummivormide jaoks. Eelkarastatud, 28 kuni 32 HRC laost väljas. Sobib jooksmiseks kuni 150 000 lasku pehmematel segudel. NBR, silikoon, EPDM, kõik korras.
S136, mida nad kasutavad meditsiini- ja toidu{1}}kontakttöödel. Roostevaba, poleerib peeglini. Olen lasknud neil ka mõnel tööl 420SS-i käivitada, kui klient seda täpsustas. Masinaga kallim. Võtab kauem aega. Kui kasutate roostevaba terast, lisage oma teostusajale kaks nädalat.
H13 on see, mida nad panevad, kui hallitus näeb püsivalt kõrgeid temperatuure. Üle 200 kraadi tahad H13 või saad õõnsuse plokkides pehmenemise. NAK80 on mõnel nende optilise kvaliteediga töö{6}}pakkumisel, kuid see on tavalisem plastikust.
Kuumtöötlus
P20 tarnitakse tavaliselt ilma täiendava kuumtöötluseta. See on eel-karastatud. Mõned kliendid soovivad kulumiskindluse tagamiseks peale selle nitreerimist, kui neil on palju täiteaineid. Tahm kulub kiirusel 50 phr kiiremini, kui arvate.
Mõlemad H13 ja S136 lähevad pärast töötlemata töötlemist kuumtöötlemiseks. ABIS kasutab selleks välist tarnijat. Lisab ehitamisele kümmekond päeva. Osad tulevad tagasi ja vajavad viimistlemist lihvimist, sest miski ei hoia täielikult mõõtmeid kustutamise ja karastamise tsüklis.
Pinnaviimistlus
Standardne CNC masina viimistlus on umbes 63 Ra. Enamiku tööstuslike kummiosade puhul on see vastuvõetav. Osadel on näha tööriistajälgi, kuid ilmastikutihendus ei huvita kedagi.
Kosmeetikatööde või{0}}toidukvaliteediga silikooni jaoks vajate poleerimist. ABIS poleerib käsitsi käsitsi kuni SPI A-2-ni. Peegli poleerimine sügavale õõnsusele võtab aega. Olen näinud tagasi tulnud hinnapakkumisi, millele on lisatud 800–1500 dollarit ainult keeruka osa poleerimiseks.
Need töötavad koos Mold{0}}Tech tekstuuridega. Olen teinud nahka, geomeetrilisi mustreid, paar logo. Tekstuur lisab teostusaega, tavaliselt nädal või kaks, sõltuvalt sügavusest ja pindalast.
Kuidas ABIS kummivorme ehitab

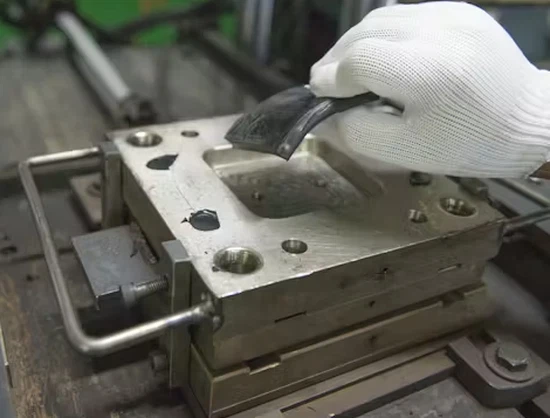

Survevormid on lihtsad. Kaks plaati, süvend ühes või mõlemas, kumm läheb sisse, press sulgub, soojendab ja survestab. Need on odavad ja kiiresti lõigatavad.
Ülekandevormidel on peal pott, kuhu laadite kummi. Kolb surub selle läbi torude õõnsustesse. Parem osade jaoks, millel on kitsad tolerantsid või metalldetailid. Poti ja jooksuri süsteemi tõttu on see kallim ehitada.
Kummist sissepritsevormid on sarnased plastist sissepritsega, kuid termiline seadistus on vastupidine. Jooksusüsteem jääb külmaks, õõnsuse plaadid jooksevad kuumaks. ABIS ostab külmakanalisüsteeme välistarnijatelt ja töötleb need vormialusesse.
Tõeline töö, ma jooksin neist läbi
Eelmisel aastal oli mul üks Saksa autoklient, kes vajas nelja nädala jooksul 600 käigukasti tihendit. Terastööriist võtab aega vähemalt kaheksa kuni kümme nädalat. Esimesed 200 tükki valmistasime silikoonkummist vormi ja saatsime need välja samal ajal, kui P20 tööriista lõigati. Kui teras oli valmis, käivitasime kaalu. Klient sai oma osad õigel ajal, me ei söönud viivist.
Teine töö oli 44 ülevalatud silikoonnuppu meditsiiniseadme jaoks. Oli sisse valatud messingist sisetükid. ABIS noteeris terastööriista hinnaga 8500 dollarit. Osad tulid välja puhtad, välku polnud, vahetükid jäid paigale. Kaks aastat hiljem jätkame selle tööriista tootmist.
Juhtimisajad Shenzhenist
Tüüpiline ABIS-i kummivorm on kuus kuni kümme nädalat PO kuni T1 proovid. Sõltub keerukusest, õõnsuste arvust, terase kvaliteedist. Roostevaba lisab aega. Mitu-õõnsust lisab aega. Liugurid ja tõstukid lisavad aega.
USA-sse tarnimine kestab meritsi veel kaks kuni kolm nädalat. Lennutransport lühendab seda nädalale, kuid kolmekordistab kulusid. Enamik mu kliente võib ookeani oodata.
Mida ma ütlen uutele inseneridele
Süvise nurk on oluline. Igal seinal vähemalt pool kraadi või osa kleepub. ABIS märgistab selle DFM-is, kuid enne trükise saatmist peaksite selle ise tabama.
Seina paksus peaks detailil jääma üle 0,8 mm. Õhem kui see ja kumm rebeneb lahtivõtmisel, eriti silikoonil.
Ümardage oma sisenurgad. Teravad nurgad koondavad pinge terasesse. Õõnsus praguneb või kummiosa rebeneb. Mõlemal juhul kaotate.
Õhutage oma lahkumisjoon. Kinnijäänud õhk põhjustab põletushaavu ja lühikesi lööke. ABIS lõikab eralduspinnas 0,02 mm sügavused tuulutusavad. Mõnikord on vaja rohkem. Saate selle esimestel võtetel aru ja kohandate.
Kulude võrdlus
Terasest tööriist: 4500 kuni 15 000 dollarit sõltuvalt suurusest, õõnsustest, terase klassist.
Alumiiniumist tööriist: 2000–5000 dollarit samad parameetrid.
Silikoonkummist prototüüpvorm: 350–800 dollarit.
Valige oma helitugevuse põhjal. Vähem kui 200 tükki on kummivormil . 200 kuni 5000 tükki, alumiinium võib töötada, kui segu pole abrasiivne. Üle 5000 on teras ainuke valik, mis hiljem hätta ei aja.
See on kõik, mida tasub kummi terastööriistade kohta teada. Ei midagi keerulist, vaid palju pisidetaile, mis kokku annavad. Tehke need õigesti ja tööriist töötab aastaid. Kui teete need valesti, räägite tarnijaga telefoni teel, selgitades, miks teil on vaja erakorralist remonti.
